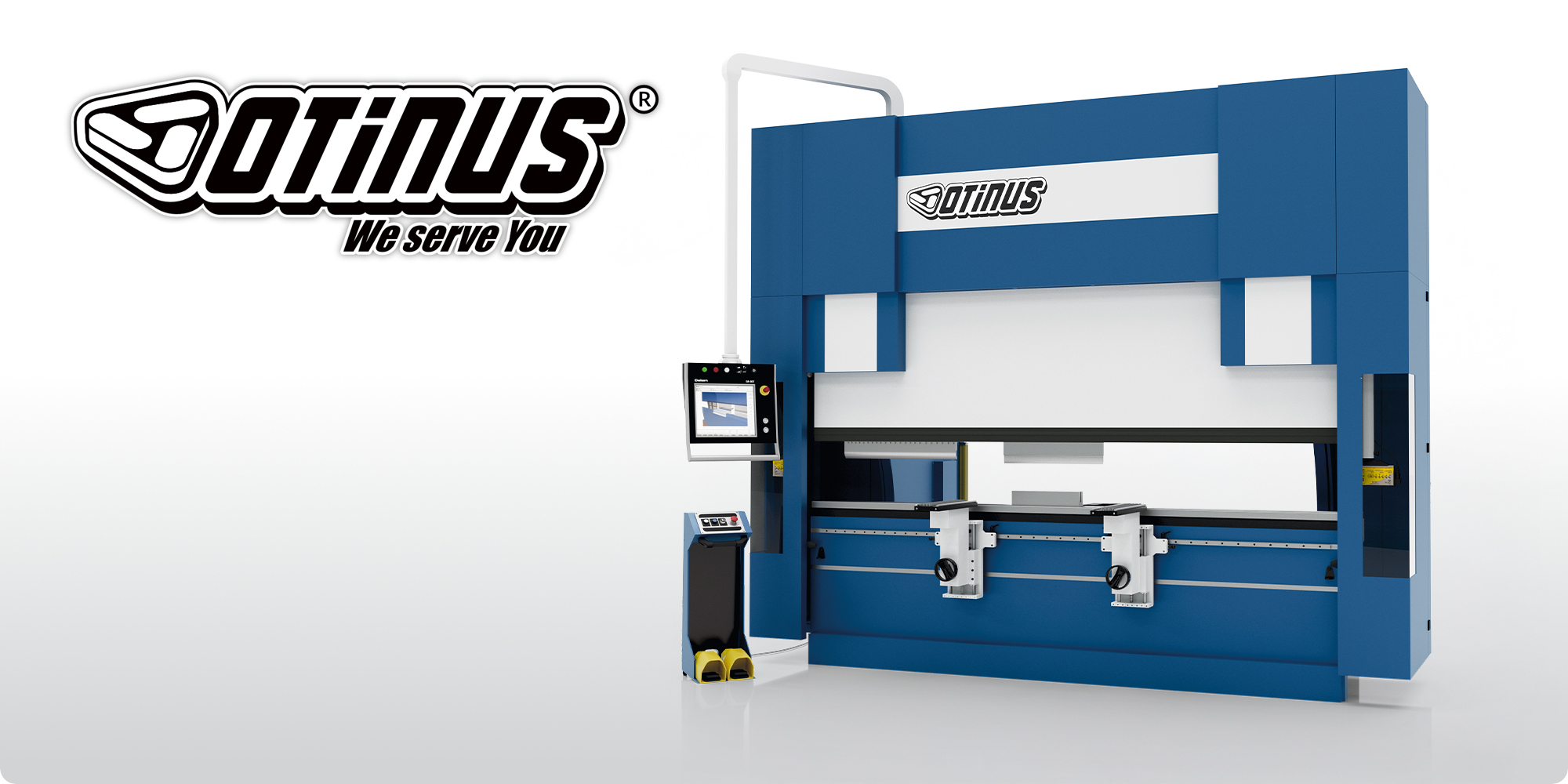

Hydrauliczna prasa krawędziowa 90×3100, Model: PBO-3109-PRO

Description

Hydrauliczna prasa krawędziowa 90×3100
PBO-3109-PRO

Parametry techniczne

• Nacisk nominalny: 900 kN
• Moc silnika: 7.5 kW
• Prędkość dojazdu: 160 mm/s
• Prędkość gięcia: 10 mm/s
• Prędkość powrotu: 130 mm/s
• Waga: 7900.0 kg
• Zbiornik oleju: 140 l
• Maksymalna długość giętej blachy: 3100 mm
• Odległość między belkami: 2550 mm
• Szerokość belki: 1590 mm
• Wysokość stołu: 880 mm
• Maksymalna wysokość otwarcia: 530 mm
• Maksymalny skok ruchomej belki: 260 mm
• Szerokość stołu: 60 mm
• Głębokość wcięcia w belkach (gardziel): 410 mm

Narzędzia

• Automatyczne zderzaki na prowadnicach liniowych napędzane poprzez serwo: 2 szt.
• Podpory przednie: 2 szt.
• Regulacja odległości zderzaka tylnego (oś X): serwonapęd
• Regulacja belki (oś Y): niezależne sterowanie osiami Y1 i Y2 poprzez serwonapęd
• Typ mocowania stempla: szybki montaż typu AMADA

Sterownik Delem DA-66T

• Moduł dotykowego programowania graficznego w 2D i 3D
• Wizualizacja 3D dla symulacji i obróbki
• 17-calowy, kolorowy ekran TFT o wysokiej rozdzielczości
• Pełny system operacyjny Windows
• Zgodność z systemem Delem Modusys (modułowe skalowanie i adaptacyjność)
• Zewnętrzny port USB
• Szczegółowe wsparcie dla użytkownika w środowisku wielozadaniowym
• Gięcie przy zastosowaniu czujników w tym menu dla korekty parametrów
• Oprogramowanie Profile-T3D działające offline

Opcjonalne

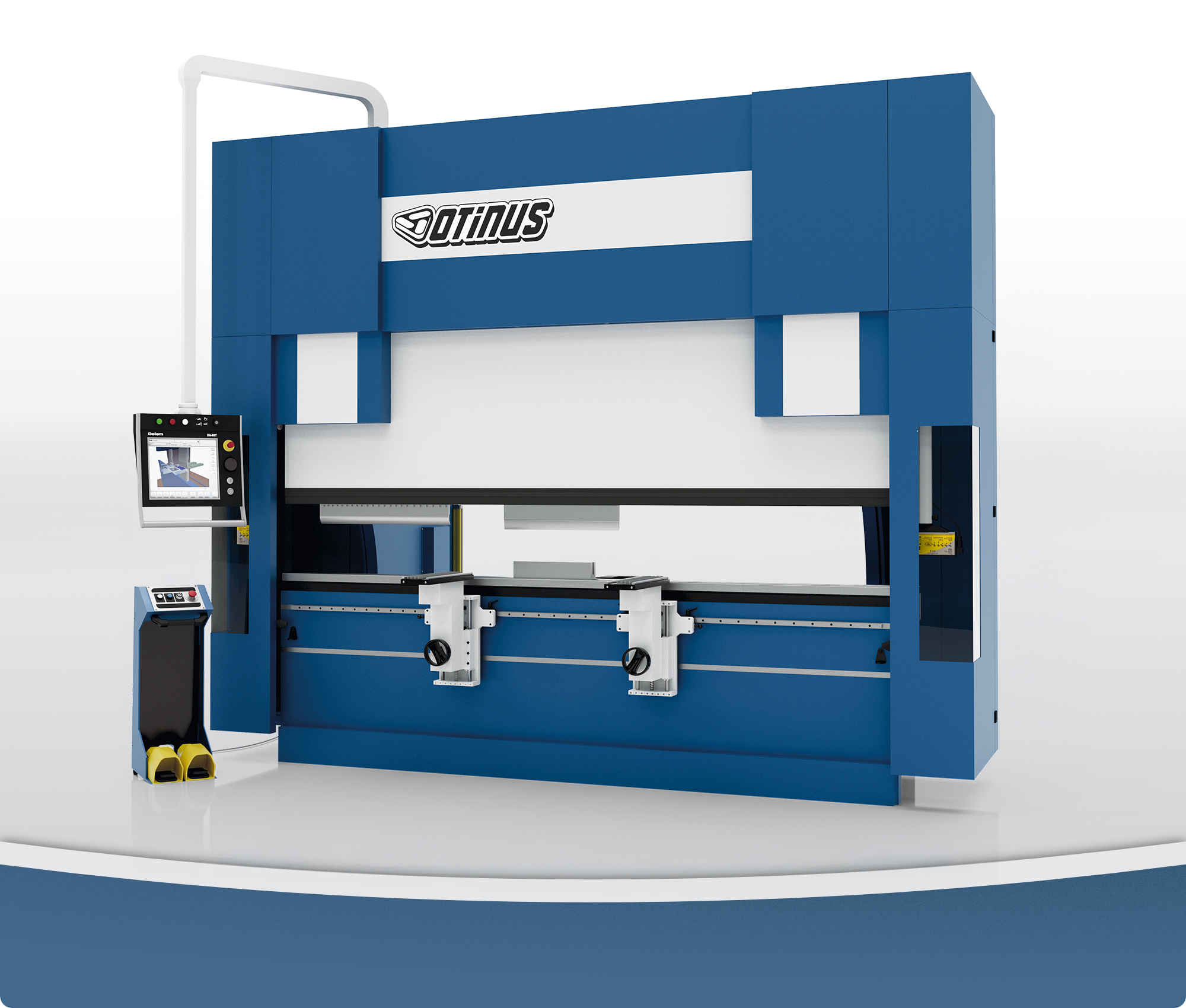

Sterownik Delem DA-69T

• Poprzez automatyczną kontrolę 8 osi, gięcie jest bardziej efektywne
• Może zachować 500 programów po 25 kroków i 99 powtórzeń
• W pamięci można zapisać do 30 stempli/matryc
• Sterownik z trybem programowania 2D/3D
• Dotykowy ekran 17″ TFT
• System Windows wraz z oprogramowaniem do sterownika (możliwość tworzenia programów na komputerze)
• Kontrola kompensacji gięcia z poziomu sterownika
• Kompleksowa konstrukcja sterownika Delem
• USB z możliwością podłączenia urzadzeń
• Miejsce na podłączenie czujnika kąta gięcia
• Sterowanie i czujniki zabezpieczają kolizje poszczególnych osi

Podzespoły wysokiej jakości

• Markowy niemiecki zawór hydrauliczny Rexroth
• Komponenty układu elektrycznego marki Schneider
• Elementy obwodu bezpieczeństwa marek Omron i Schneider

Ergonomia

Dzięki kontrolerowi mobilnemu oraz sterownikowi na ruchomym ramieniu, użytkownik może swobodnie pracować w całym polu roboczym maszyny. Dodatkowe oświetlenie LED zapewnia komfort widzenia obrabianych elementów w każdej sytuacji.

Bezpieczeństwo

Przykładamy szczególną wagę do bezpieczeństwa naszych Klientów i ich pracowników, dlatego nasze prasy krawędziowe wyposażone są w widoczne oznaczenia, boczne osłony, tylną bramę bezpieczeństwa, łatwo dostępne wyłączniki bezpieczeństwa oraz bramę świetlną, zabezpieczającą przed umieszczeniem dłoni między stemplem a matrycą w trakcie pracy maszyny.

Do maszyny dołączona jest starannie sporządzona instrukcja w języku polskim.

Maszyna posiada deklarację zgodności CE.

Asysta specjalisty

Dbamy o to, aby pozostać w stałym kontakcie z naszym Klientem. Z tego powodu wychodzimy naprzeciw, dodając do każdej zakupionej maszyny pakiet godzin do wykorzystania na Asystę Specjalisty Otinus.

Nasz pracownik w ramach usługi może:

• Określić kroki gięcia skomplikowanych detali
• Doradzić w zakresie wyboru materiałów i narzędzi
• Pomóc w doborze parametrów pracy dla różnych materiałów

Doradztwo techniczne

Posiadamy specjalistów, którzy przed zakupem dobiorą odpowiednią maszynę wraz z osprzętem – na podstawie rysunków technicznych detali, które planujesz wykonywać.

Finansowanie

Klientom, którzy są zainteresowani finansowaniem maszyn Otinus, służymy pomocą w jego pozyskaniu. Zachęcamy również do skorzystania z naszego doradztwa. Współpracujemy z różnymi bankami, aby dobrać dopasowaną do Twoich potrzeb najlepszą ofertę leasingu, kredytu lub pożyczki.

Transport

Oferujemy darmowy załadunek zakupionych maszyn oraz pomoc w zorganizowaniu transportu.

Ułatwienie rozładunku

Bezpłatne wypożyczenie rolek transportowych oraz podnośnika do łatwiejszego ustawienia maszyny w siedzibie Klienta. Rolki i podnośnik zostaną dostarczone po wcześniejszym (nie mniej niż 7 dni przed dostawą maszyny) wysłaniu przez Klienta maila na: logistyka@otinus.pl

Zobacz i przetestuj maszynę

Zapraszamy na jedyny w swoim rodzaju pokaz, na którym wykwalifikowany technik Otinus zaprezentuje pełną funkcjonalność maszyny.

Ponadto będziesz mógł wypróbować, jak urządzenie sprawdzi się w starciu z Twoimi potrzebami. Możesz dostarczyć rysunki techniczne i materiał do wykonania próbek.

Salon maszyn do obróbki blach Otinus
ul. Karola Szajnochy 11
85-738 Bydgoszcz

Otwórz w Mapach Google

W cenie maszyny

3-dniowe szkolenie wraz z instalacją maszyny

• 1 dzień (do 8 godzin) – instalacja maszyny i nauka obsługi sterownika.
• 2 dzień (do 8 godzin) – samodzielna praca na maszynie pod okiem naszego technika – możliwość zaprogramowania konkretnych detali, które wykonuje Klient.
• 3 dzień (do 8 godzin) – dodatkowy dzień na szkolenie do wykorzystania w ciągu 12 miesięcy – gdy pojawią się pytania w trakcie eksploatacji maszyny.

Telefoniczne konsultacje ze specjalistą

• od 7.30 do 21.00 (pn-sob) – pakiet 8 godzin (w ciągu 12 miesięcy)

Warunki współpracy

• Gwarancja na okres 24 miesięcy.
• Czas realizacji zamówienia: ok. 6-8 tygodni. Nie dotyczy, jeżeli maszyna jest oznaczona jako dostępna od ręki.
• Maszyna jest fabrycznie nowa
• Serwis gwarancyjny i pogwarancyjny świadczony przez sprzedawcę
• Klient odpowiada za maszynę podczas rozładunku oraz transportu na terenie jego firmy
